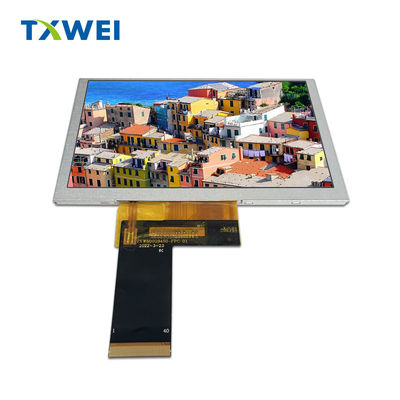

5 polegadas IPS TFT LCD 800 * 480 pixels 262K Display Full Color ST7262 Driver IC

produtos

5 polegadas IPS TFT LCD 800 * 480 pixels 262K Display Full Color ST7262 Driver IC

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16 dias
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen, Guangdong

Marca

TXWEI

Certificação

CE FCC IS014001 IATF16949

Número do modelo

TXW500094S6

Destacar:

Display TFT LCD

Descrição do produto

PIntrodução

Iluminação exterior 5 polegadas 800*480 RGB 24 BIT interface tft 5 polegadas LCD tela sensível ao toque personalizada tft LCD

O LCD IPS TFT de 5 polegadas é uma tela de exibição a cores 262K com uma diagonal de 5 polegadas e uma resolução de matriz de pontos 800 * 480.Proporcionar ângulos de visão ultraamplos para garantir que os utilizadores recebam uma experiência visual consistente a partir de ângulos diferentesEsta tela de exibição suporta a tecnologia de toque RTP de ponto único e CTP de vários pontos, alcançando uma interação intuitiva homem-computador.

O IPS TFT LCD de 5 polegadas é uma tela de alta definição com interface RGB. Sua tensão lógica de trabalho é de 16,8V, com um driver IC ST7262 embutido e uma temperatura de trabalho de -30 + 85C.

A tela de exibição LCD IPS TFT de 5 polegadas é amplamente utilizada em exibição de equipamentos externos de alto brilho, painel de instrumentos de veículos elétricos, painel de instrumentos de motocicletas, display de equipamentos de monitoramento de congelamento, etc..O sistema de visualização de imagem é um sistema de visualização de imagem que permite a visualização de imagens e de imagens através de um sistema de visualização de imagem, que permite a visualização de imagens e de imagens através de um sistema de visualização.satisfazer as necessidades dos utilizadores em termos de exibição de imagens, e apoiar serviços personalizados para atender às necessidades específicas das aplicações.

Características
Tamanho: 15 cm
Resolução:800*480pixel
Modo de exibição: IPS
IC do condutor:ST7262
Brilho: 1500 cd/m2
Tipos de interface: RGB
Temperatura de funcionamento: -30 °C a 85 °C
Temperatura de armazenamento:-30 °C a 85 °C
Tipo de luz de fundo: luz de fundo LED, brilho e quantidade variam de acordo com o modelo

EsboçoDesenho

5 polegadas IPS TFT LCD 800 * 480 pixels 262K Display Full Color ST7262 Driver IC 0

5 polegadas IPS TFT LCD 800 * 480 pixels 262K Display Full Color ST7262 Driver IC 1

Descrição da função do módulo

Número do PIN.	Símbolo	Descrição
1	LEDK	FONTE DE Alimentação - PARA Cátodo da luz de fundo
2	LEDA	FUNDAÇÃO DE PODER+ PARA ANODO DE LAÇA
3	GND	GND
4	VDD	Alimentação elétrica
5 ~ 12	R0~R7	O bus de dados de 8 bits exibe dados em vermelho.
13 ~ 20	G0~G7	8 bits de bus de dados exibir dados verdes
21 ~ 28	B0~B7	8 bits de bus de dados exibição de dados azuis
29	GND	GND
30	DCLK	sinal de relógio de pixels em RGB I/F
31	DISP	DISP=0:Modo de espera (Default),DISP=1:Modo de exibição normal
32	HSYNC	Sincronização horizontal.
33	VSYNC	Sincronização vertical de sinal em RGB I/F
34	DE	sinal de ativação de dados no modo I/F RGB 1
35	NC	NC
36	GND	GND
37	XR(NC)	NC
38	YD ((NC)	NC
39	XL ((NC)	NC
40	(N.U.N.C.)	NC

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 18 LEDs brancos.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	16.5	- Não.	17.4	V	- Não.
Corrente para a frente	Eu..._F	- Não.	120	- Não.	mA	- Não.
Luminância (com LCD)	Lv	- Não.	1500	- Não.	cd/m²	- Não.
Tempo de vida útil do LED	N/A	- Não.	20,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 25 mA/LED.

Especificação óptica

5 polegadas IPS TFT LCD 800 * 480 pixels 262K Display Full Color ST7262 Driver IC 2

Ponto de ensaio de fiabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+ 85°C / 240H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-30°C / 240H
3	High Tempe, em funcionamento	+ 85°C / 240H
4	Temperamento baixo.	-30°C / 240H
5	Armazenamento a alta temperatura/umidade	60+5°C x 90%RH / 240H
6	Choque térmico e de frio	Estado estático, -30°C ((30min) ~85°C (30min),50 ciclos

PRoduçãoImagem

Instalações de fábrica e certificados
