Suporte de fábrica da China Tipo de barra de 8,8 polegadas TFT Display 480x1920 pixels Interface MIPI

produtos

Suporte de fábrica da China Tipo de barra de 8,8 polegadas TFT Display 480x1920 pixels Interface MIPI

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW880003S0

Ponto:

Valor Sandard

Tamanho:

Tipo de LCD:

Matriz ativa TFT

Número de pixels:

480*1920

PASSO DO PIXEL (W*H):

0.114 ((H) X 0.114 ((V) Mm

Área ativa:

54.72 ((H) *218.88 ((V)

Disposição de pixels:

Faixa RGB

Destacar:

Ecrã LCD de barra de alto brilho

MIPI BIT Interface Display LCD

Exibição LCD de contorno mecânico

Descrição do produto

8.8 polegadas Tipo de barra TFT Display 480x1920 pixels MIPI Interface Introdução do produto

Revisão rápida do produto

Tamanho: 8,8 polegadas
Resolução: 480x1920 pontos
Direcção de visão: IPS
Interface MIPI
¢ IC do condutor:OTA7290B
¢ Conselho de Controlo: Não
¢ Brilho ((cd/m2): 500
Painel de toque: sem painel de toque, CTP opcional

Descrição

Com a sua relação de aspecto ultra larga de quase 4:1, este ecrã de barra se destaca em espaços estreitos.Esta tela pode mostrar gráficos largos que são esmagados em outras telas ou pode ser dividido em seções para tomar o lugar de várias outras telas.

A área ativa do ecrã é de 8,8 "na diagonal.

Informações sobre o produto

Palavras chave:	Tipo de barra TFT 8,8 polegadas
Resolução:	480x1920
Interface:	MIPI
Direção de visualização:	IPS Todos os ângulos de visão
Voltagem de accionamento:	15 V
Luminância superficial:	500 Cd/m2 (nits)
Ecrã táctil:	- Não, não.
Relação de contraste:	1000:01:00
Temperatura de funcionamento:	¥20°C a +70°C
Temperatura de armazenamento:	¥30°C a +80°C
Conexão:	Tipo de conector
Pins:	40 PINS
Duração de vida do LED:	30000 horas
Conformidade:	CE&FCC& RoHS Compliant

8.8 polegadas Tipo de barra TFT Display 480x1920 Pixel MIPI Interface ProdutoDesenho

Suporte de fábrica da China Tipo de barra de 8,8 polegadas TFT Display 480x1920 pixels Interface MIPI 0

Suporte de fábrica da China Tipo de barra de 8,8 polegadas TFT Display 480x1920 pixels Interface MIPI 1

Descrição da função do módulo

Número do PIN.	Símbolo	MDLFuncional
1	GND	POuro Terra
2	NC	NC
3- Quatro.	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
5	NC	NC
6 ~ 7	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
8	NC	NC
9	GND	POuro Terra
10	NC	NC
11	AVDD	Fornecimento de energia para circuito analógico
12	NC	NC
13	VGH	Fornecimento de energia para potência positiva para TFT
14	NC	NC
15	VGL	Fornecimento de energia para energia negativa para TFT
16	NC	NC
17	GND	POuro Terra
18	VCOM	Alimentação para tensão comum.
19 ~ 20	GND	POuro Terra
21	Reinicialização	Reinicie o pin. Definindo qualquer pin baixo inicializa o LSI
22	VCI	fonte de alimentação para circuito DC/DC(2.7- Três.6V)
23	STBYB	Modo de espera
24	TP_SYNC	Sinal de sincronização para painel táctil
25	GND	POuro Terra
26	D0P	Pins de entrada de sinal diferencial de dados MIPI-DSI
27	D0N	Pins de entrada de sinal diferencial de dados MIPI-DSI
28	GND	POuro Terra
29	D1P	Pins de entrada de sinal diferencial de dados MIPI-DSI
30	D1N	Pins de entrada de sinal diferencial de dados MIPI-DSI
31	GND	POuro Terra
32	CLKP	Pins de entrada de sinal diferencial MIPI-DSI CLOCK
33	CLKN	Pins de entrada de sinal diferencial MIPI-DSI CLOCK
34	GND	POuro Terra
35	D2P	Pins de entrada de sinal diferencial de dados MIPI-DSI
36	D2N	Pins de entrada de sinal diferencial de dados MIPI-DSI
37	GND	POuro Terra
38	D3P	Pins de entrada de sinal diferencial de dados MIPI-DSI
39	D3N	Pins de entrada de sinal diferencial de dados MIPI-DSI
40	GND	POuro Terra

ABsolução MAxiom Ratingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	-20	+70	°C
Temperatura de armazenamento da LCM	T_GST	-30	+80	°C
Humidade	RH	- Não.	90	%

TFTDCCCaracterísticas

Características	Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade	Notas
Taxa TFT OperationFrame	Hz	- Não.	60	- Não.	Hz	- Não.
Voltagem de alimentação para (DC/DC)	VDD	2.7	2.8	3.6	V	- Não.
Portão TFT ON Voltage	VGH	- Não.	18	- Não.	V	- Não.
Portão TFT DE VOLTAÇÃO	VGL	- Não.	- 10	- Não.	V	- Não.
Tensão comum TFT	Vcom	4.5	4.88	5.2	V	- Não.
AVDD	Avdd	- Não.	9.6	- Não.	V	- Não.

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 10 LEDs brancos.

são apresentadas nos quadros seguintes.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	14	- Não.	17	V	- Não.
Corrente para a frente	Eu..._F	- Não.	160	- Não.	mA	- Não.
Luminância (com LCD)	Lv	- Não.	550	- Não.	cd/m²	- Não.
Tempo de vida útil do LED	N/A	- Não.	20,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 50 mA/LED.

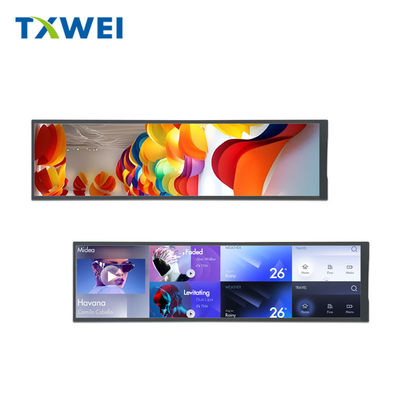

8.8 polegadas Tipo de barra TFT Display 480x1920 Pixel MIPI Interface ProdutoImagem

Palavra-chave de pesquisa: tft 8,8", 8,8" tft lcd, 8,8" tft lcd, 8,8 polegadas tft lcd, tft lcd 8.8, 8,8 "tft display, 8,8" tft display, 8,8 "tft display, 8,8 "tft display, 8,8 "tft display, 8,8 "tft display, 8,8 "tft LCD display, tipo de barra TFT 8,8 "tFT 8,8", 8,8 "tFT 8,8", tipo de barra TFT, 8,8Exibição de tipo barra de 8". tipo de barra esticada TFT de 8,8", 8,8 polegadas tipo de barra esticada TFT, 8,8" tipo de barra esticada.
