7Display LCD TFT de barra IPS de 0,0 polegadas com 280 * 1424 pixels RGB 24 BIT Interface

produtos

7Display LCD TFT de barra IPS de 0,0 polegadas com 280 * 1424 pixels RGB 24 BIT Interface

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW700097B0

Graus de lumens:

Área ativa:

33.6 ((H) X 170.88 ((V)

Direção de visualização:

A todas as horas

Esquema mecânicoTamanho (W*H*T):

38.2 ((W) × 181.47 ((H) × 3.5 ((T)

Interface LCM:

Interface RGB de 24 bits

Tipo de LCD:

Matriz ativa TFT

PASSO DO PIXEL (W*H):

0.1432 ((H) X 0.1432 ((V)

Número de pixels:

280*1424

Destacar:

Display LCD de matriz ativa TFT

170Display LCD de 88 V

33Exibição LCD de 6 H

Descrição do produto

Sobre este itemTXW700097B0

Display LCD IPS TFT de 7 polegadas com uma resolução de280*1424com um comprimento de 10 mm,RGB 24 BITinterface, é um módulo de exibição projetado especificamente para aplicações que exigem exibição de alta resolução e grande angular.

Utilizando a tecnologia IPS (In Plane Switching), fornece ângulos de visão amplos e reprodução precisa de cores, garantindo que as imagens permaneçam claras e realistas quando vistas de diferentes ângulos.A tecnologia IPS geralmente fornece maior contraste, tornando o preto mais escuro, o branco mais brilhante e as cores mais vibrantes.
A resolução é280*1424os pixels, proporcionando uma visualização clara de imagem e texto, especialmente adequados para aplicações que exigem uma visualização de alta resolução.
RGB 24 BITInterface com suporte à transmissão de dados de alta velocidade, adequada para dispositivos móveis e aplicações de display de alto desempenho.
O brilho da superfície de 550 nits garante uma visualização clara em várias condições de iluminação.
A gama de tensão da fonte de alimentação lógica é11.2-12.8V, assegurando uma fonte de alimentação estável.
Adequado para diversas ocasiões, tais como:Equipamento de bomba de perfusão médica, instrumentos e equipamentos industriais, painel de exibição inteligente da máquina de lavar, painel de exibição do frigorífico, painel de exibição do ar condicionado, painel de exibição do capô,Sistema de áudio inteligente, ecrã de computador, etc.
Projetados para satisfazer as normas industriais e capazes de funcionar de forma estável numa ampla gama de temperaturas.

Este ecrã LCD IPS TFT de 7 polegadas é uma escolha ideal para aplicações que exigem exibição de alta definição e interação do usuário devido à sua alta resolução, alto brilho,e características de grande ângulo de visão.

Características

Ponto	Conteúdo	Unidade
Ponto	LCD	Unidade
Tamanho do LCD	7 ¢	polegada
Tipo de painel	IPS	- Não.
Modo de exibição	Preto normal	- Não.
Número de cores	16.7M	- Não.
Direção de visão	- Tudo.	- Não.
Iluminação de fundo	LED branco x16in paralelo/ série	- Não.
NTSC	70%	- Não.
Relação de contraste	550	- Não.
Interface	RGB 24 BIT	- Não.
IC do condutor	NV3052C	- Não.
Tamanho da RAM do driver IC	Menos RAM	um pouco
Disposição de pixels	Faixa RGB	cd/m2
Dimensão de contorno	38.2 ((W) × 181.47 ((H) × 3.5 ((T)	mm
Área ativa (W × H)	33.6 ((H) x 170.88 ((V)	mm
Disposição de pixels	Faixa RGB	- Não.
Voltagem do backlight	11.2-12.8	v
Número de pontos	280*3RGB ((H) X1424 ((V)	Pixel
Pitch de pixels	0.1432 ((H) X 0.1432 ((V)	mm
Temperatura de funcionamento	-30 +80	°C
Temperatura de armazenamento	-40 +85	°C

Desenho mecânico

7Display LCD TFT de barra IPS de 0,0 polegadas com 280 * 1424 pixels RGB 24 BIT Interface 0

7Display LCD TFT de barra IPS de 0,0 polegadas com 280 * 1424 pixels RGB 24 BIT Interface 1

Descrição da função do módulo

Número do PIN.	Símbolo	MDLDescrição
1	LEDA	Fonte de alimentação - PARA CATÓDO DE LUMIRA de fundo
2	LEDK	FUNDAÇÃO DE PODER+ PARA ANODO DE LAÇA
3	VCC 3.3V	Fornecimento de energia para LCD.
4 ~ 5	GND	Terra de potência
6	DE	sinal de ativação de dados no modo I/F RGB 1
7	VS	Sincronização vertical de sinal em RGB I/F
8	HS	Sincronização horizontal.
9	CLK	sinal de relógio de pontos para a operação da interface RGB.
10- Um.7	B7~B0	8 bits de bus de dados exibição de dados azuis
18- Dois.5	G7~G0	8 bits de bus de dados exibir dados verdes
26- Três.3	R7~R0	O bus de dados de 8 bits exibe dados em vermelho.
34	Reinicialização	NC (circuito RC)
35	CS	sinal de selecção de chips.
36	SCL	Sinal de relógio em série.
37	SDA	Pin de entrada/saída de dados em série.
38	GND	Terra de potência
39	VCC 3.3V	Fornecimento de energia para LCD.
40	GND	Terra de potência

CTPNúmero PINDescrição:

Número do PIN.	Símbolo	CTPFuncional
1	CTP_RST 2.8V	Reinicie o painel de toque
2	CTP_INT 2.8V	Saída de interrupção do painel de toque
3	GND	Terra de potência
4	CTP_SDA 2.8V	Dados I2C do painel táctil
5	CTP_SCL 2.8V	Relógio I2C do painel táctil
6	CTP_VCC2.8V	Painel de toque POurofornecimento2.8~3.3V

Ponto de ensaio de fiabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+80°C / 96H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-30°C / 96H
3	High Tempe, em funcionamento	+70°C / 96H
4	Temperamento baixo.	-20°C / 96H
5	Armazenamento a alta temperatura/umidade	50°C x 90%RH /96H
6	Choque térmico e de frio	Estado estático, -20°C ((30min) ~60°C (30min),50 ciclos

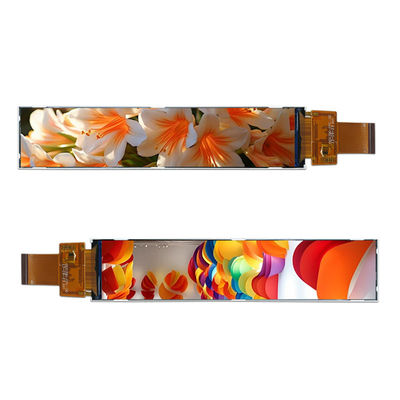

Imagem do produto

7Display LCD TFT de barra IPS de 0,0 polegadas com 280 * 1424 pixels RGB 24 BIT Interface 2 ,,

Em resumo, os ecrãs LCD IPS TFT de 7 polegadasTian XianweiA tecnologia tem uma forte competitividade no mercado internacional, principalmente devido a vantagens como a capacidade de produção e tecnologia de liderança, o aumento da procura de mercado, a elevada concentração da indústria,diferenciação de produtos, aumento da influência internacional da marca, competitividade de preços e integração global da cadeia de abastecimento.
