| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
Introdução ao produto: 4" Touch TFT LCD Square 480x480 IPS Display
Apresentamos o nosso LCD TFT Touch de 4" de alto desempenho com uma resolução de 480x480 pixels.e uma interface táctil intuitivaA tecnologia IPS (In-Plane Switching) garante ângulos de visão largos e representação de cores consistentes, tornando-a ideal para aplicações internas e externas.
O ecrã LCD TFT Touch de 4" quadrado 480x480 IPS destaca-se como uma solução versátil e robusta para uma variedade de aplicações.e ampla compatibilidade, é a escolha perfeita para desenvolvedores e engenheiros que procuram melhorar os seus produtos com uma interface táctil de alta qualidade.
Para mais informações ou para fazer uma encomenda, por favor contacte-nos.
| Produto: | Display quadrado TFT de 4 polegadas | Ecrã táctil: | Sem toque, (com CTP opcional) |
|---|---|---|---|
| Resolução: | 480*480 | Dimensão do vidro da tampa: | Personalizável |
| Direção de visualização: | Todos os ângulos de visão, IPS | Interface: | MIPI |
| Número do pin: | 31 pinos | Conexão: | ZIF |
| Luminância superficial: | 350 Cd/m2 (nits) Típico | Duração de vida do LED: | 30000 horas |
4 polegadas LCD TFT touch, quadrado 480X480 TFT IPS LCD desenho
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLFuncional |
| 1 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 2 | LEDA | Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
| 3 | CTP-VCC 3.3V | Painel de toque POurofornecimento2.8~3.3V |
| 4 | CTP-SCL 3.3V | Relógio I2C do painel táctil |
| 5 | CTP-SDA 3.3V | Dados I2C do painel táctil |
| 6 | CTP-RST 3.3V | Reinicie o painel de toque |
| 7 | CTP-INT 3.3V | Saída de interrupção do painel de toque |
| 8 | NC | NC |
| 9 | GND | Terra de potência |
| 10 | Reinicialização | Reinicie o terminal de entrada de sinal. |
| 11 | TE | Impulso da cabeça para efeito de ruptura. |
| 12 ~ 13 | VDD 3,3 V | Fornecimento de energia para LCD. |
| 14 | VDDIO 1,8 V | Fornecimento de energia para entrada e saída. |
| 15 | GND | Terra de potência |
| 16 ~ 17 | NC | NC |
| 18 | GND | Terra de potência |
| 19 ~ 20 | NC | NC |
| 21 | GND | Terra de potência |
| 22 | CLKP | Polaridade positiva do sinal de relógio diferencial de baixa tensão |
| 23 | CLKN | Polaridade negativa do sinal de relógio diferencial de baixa tensão |
| 24 | GND | Terra de potência |
| 25 | MIPI_1N | Polaridade negativa do sinal de dados diferenciais de baixa tensão 3 |
| 26 | MIPI_1P | Polaridade positiva dos dados diferenciais de baixa tensão 3 sina |
| 27 | GND | Terra de potência |
| 28 | MIPI_0N | Polaridade negativa do sinal de dados diferenciais de baixa tensão 3 |
| 29 | MIPI_0P | Polaridade positiva dos dados diferenciais de baixa tensão 3 sina |
| 30 | GND | Terra de potência |
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 20 | + 70 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - Não. | 90 | % |
TFT DCCCaracterísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Voltagem de alimentação para E/S | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Voltagem de alimentação para (DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| Consumo atual | Eu...DD | - Não. | - Não. | - Não. | mA |
| Eu...DD-SLEEP | - Não. | - Não. | - Não. | uA |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 8 LEDs brancos.
são apresentadas nos quadros seguintes.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 11.2 | 12.8 | V | - Não. | |
| Corrente para a frente | Eu...F | - Não. | 40 | - Não. | mA | - Não. |
| Luminância ((Com LCD + CTP) | Lv | - Não. | 350 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Nota:
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),50 ciclos |

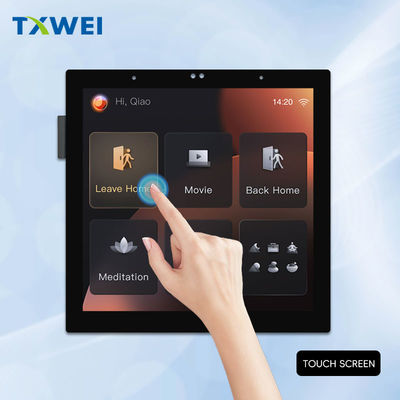

4 polegadas LCD TFT touch, quadrado 480X480 TFT IPS LCD Imagem real do produto
Palavra-chave de pesquisa: tft 4, tft 4", 4" tft lcd, 4" inch tft lcd, tft lcd 4", 4" tft display, 4" tft display, 4" tft display, tft display 4, tft display 4", 4" tft screen, 4" tft screen,Ecrã TFT de 4 polegadas, TFT ecrã 4, TFT ecrã 4 polegadas, TFT ecrã 4 ", 4 " polegadas TFT, 4" polegadas TFT LCD, 4" polegadas TFT ecrã LCD, 4" ecrã TFT, 4 ′′ ecrã TFT, 4 ′′ ecrã TFT ecrã TFT, 4 ′′ ecrã TFT ecrã TFT,480*480ecrã, ecrã 480x480
