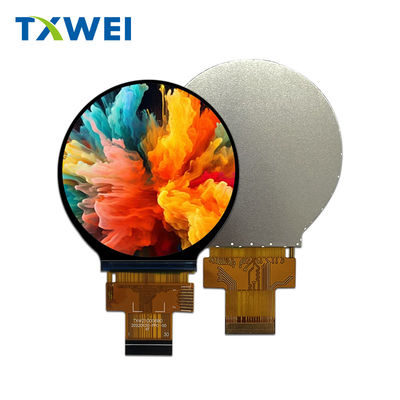

Display LCD circular pequeno 450nits Modulo LCD redondo MIPI Interface 2.1 polegadas

produtos

Display LCD circular pequeno 450nits Modulo LCD redondo MIPI Interface 2.1 polegadas

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW210006B0

Número de pixels:

480*480

Esquema mecânicoTamanho (W*H*T):

56.18*59.71*2.2

IC/LCM IC de condutor:

ST7701S

PASSO DO PIXEL (W*H):

0.111*0.111

Interface LCM:

Interface MIPI BIT

temperatura de funcionamento:

-20+70

Área ativa:

Φ53.28

Graus de lumens:

450cd/m²

Destacar:

2Ecrã LCD de 1 polegada

Ecrã LCD com interruptor rotativo

Ecrã de exibição LCD Circular Médica

Descrição do produto

2.1 polegada LCD redondo,redondoTFT LCD de 2,1"

O TXW210006B0 é um ecrã LCD TFT circular de 2,1 polegadas diagonal 480 * 480 em cores inteiras. Ele suporta interface MIPI e é amplamente usado em eletrodomésticos inteligentes, controles remotos inteligentes,Interruptores rotativos inteligentes, educação infantil, instrumentos médicos, interconexão inteligente automóvel e outros produtos.

O TXW210006B0 é um TFT-LCD circular com um brilho de 450 nits (valor típico). Pode operar a temperaturas que variam de -20 ° C a +70 ° C, com uma faixa de temperatura de armazenamento de -30 ° C a +80 ° C.

Produto:	2.1 polegada Display TFT redondo (circular)	Ecrã táctil:	Sem Toque (com CTP Opcional)
Resolução:	480*480 pontos	Dimensão do vidro da tampa:	Personalizável
Direção de visualização:	IPS (todo o ângulo de visão)	Interface:	MIPI
Número do pin:	30 pinos	Dimensão de contorno:	56.1859.712.2 mm
IC do condutor LCM:	ST7701S	Luminância superficial:	450 Cd/m2 (nits)
Duração de vida do LED:	30000 horas	Conformidade:	CE&FCC & RoHS Conforme

2.1 polegada LCD redondo, redondo TFT LCD 2.1 "Desenho

Display LCD circular pequeno 450nits Modulo LCD redondo MIPI Interface 2.1 polegadas 0

Descrição da função do módulo

Número do PIN.	Símbolo	Funcional
1	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
2	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
3	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
4	VCEu...	Fornecimento de energia para LCD.
5	CICV	Fornecimento de energia para entrada e saída.
6	Reinicialização	Reinicie o terminal de entrada de sinal.
7	TE	Impulso da cabeça para efeito de ruptura.
8	PWM	PWM (Pulse Width Modulation) sinal de condução LED.
9	GND	Terra de potência
10	MIPI_0P	Polaridade positiva dos dados diferenciais de baixa tensão 0 sinal
11	MIPI_0N	Polaridade negativa dos dados diferenciais de baixa tensão 0 sinal
12	GND	Terra de potência
13	MIPI_1P	Polaridade positiva dos dados diferenciais de baixa tensão 1 sinal
14	MIPI_1N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 1
15	GND	Terra de potência
16	CLKP	Polaridade positiva do sinal de relógio diferencial de baixa tensão
17	CLKN	Polaridade negativa do sinal de relógio diferencial de baixa tensão
18	GND	Terra de potência
19	NC	Não há ligação.
20	NC	Não há ligação.
21	GND	Terra de potência
22	NC	Não há ligação.
23	NC	Não há ligação.
24	GND	Terra de potência
25	CTP_INT	Saída de interrupção do painel de toque
26	CTP_SDA	Dados I2C do painel táctil
27	CTP_SCL	Relógio I2C do painel táctil
28	CTP_RESET	Reinicie o painel de toque
29	CTP_VC.I.	Painel de toque POurofornecimento2.8~3.3V
30	GND	Terra de potência

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 4 LEDs brancos.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	2.8	- Não.	3.2	V	- Não.
Corrente para a frente	Eu..._F	- Não.	80	- Não.	mA	- Não.
Luminância (com LCD)	Lv	- Não.	450	- Não.	cd/m²	- Não.
Tempo de vida útil do LED	N/A	- Não.	30,000	- Não.	Horário	Nota 1

Nota:

(1) O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a IL=20mA/LED. O tempo de vida do LED pode ser diminuído se o IL em funcionamento for superior a 25mA/LED.

2.1 polegada LCD redondo, redondo TFT LCD 2.1 "Imagem do Produto Real
