| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
Tipo IPS de 2 polegadas 240x320MCU 8 BITinterface TFT LCD Screen Introdução ao produto
Tian Xianwei TXW200053S0é um ecrã LCD TFT de formato redondo de tamanho diagonal de 2,0 ′′, de tipo IPS, com resolução de 240 x 320 pixels.
1Este LCD TFT de 2 polegadas é um ecrã TFT IPS.
2Este ecrã LCD de 2 polegadas tem uma resolução de 240x320 pontos.
3Este ecrã TFT de 2 polegadas é de ângulo de visão completo, e a faixa de ângulo de visão em cada direção é de até 85 graus.
4As dimensões gerais desta tela TFT de 2 polegadas são 34.6*47.83*2.1mm.
5Este ecrã TFT de 2 polegadas com driver integrado IC ST7789V.
6Esta tela LCD TFT de 2 polegadas é projetada com interface MCU 8 BIT.
7Esta tela TFT de 2 polegadas é sem tela sensível ao toque, CTP e RTP podem ser personalizados de acordo com os requisitos.
8Este LCD TFT de 2 polegadas pode funcionar em temperaturas de -20°C a +70°C; A temperatura de armazenamento é de -30°C a +80°C
| Produto: | 2.0" LCD TFT | Ecrã táctil: | Sem tela sensível ao toque (customizável) |
|---|---|---|---|
| Resolução: | 240x320 pontos | Direção de visualização: | Todos |
| Interface: |
MCU 8 BIT |
Número do pin: | 22 pinos |
| Conexão: | Tipo ZIF | Luminância superficial: | 400 Cd/m2 |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: |
CE&FCC & RoHS Conforme |
Aplicação
Este módulo LCD TFT 2.0 é amplamente utilizado no painel de instrumentos de veículos elétricos, PDA portátil, equipamentos médicos, eletrônicos automotivos, eletrodomésticos, gravador de direção, câmera infantil, DV esportivo,etc.
Tipo IPS de 2 polegadas 240x320MCU 8 BITInterface TFT e tela LCD Desenho do produto
Descrição da função do módulo
| Número do PIN. | Símbolo | Funcional | Notas |
| 1 |
A |
Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. | |
| 2 |
K |
Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | CICV | fonte de alimentação para o circuito de E/S(1.8V) | |
| 6 | CCC | fonte de alimentação para circuito DC/DC(2.8V) | |
| 7 | D7 | Bus de dados de interface paralela da MCU | |
| 8 | D6 | Bus de dados de interface paralela da MCU | |
| 9 | D5 | Bus de dados de interface paralela da MCU | |
| 10 | D4 | Bus de dados de interface paralela da MCU | |
| 11 | D3 | Bus de dados de interface paralela da MCU | |
| 12 | D2 | Bus de dados de interface paralela da MCU | |
| 13 | D1 | Bus de dados de interface paralela da MCU | |
| 14 | D0 | Bus de dados de interface paralela da MCU | |
| 15 | RD | Ativar a leitura na interface paralela 8080 MCU | |
| 16 | WR | Habilitar a gravação na interface paralela da MCU | |
| 17 | RS | Exibir dados/pin de seleção de comando em interface paralela | |
| 18 | CS | Chip selecionar entrada de sinalpin | |
| 19 | TE | Pin de saída de efeito rasgão para sincronizar MPU para a escrita de quadro | |
| 20 | Reinicialização |
Reinicie o terminal de entrada do sinal.- Não.L- Não.. |
|
| 21 | GND | POuro Terra | |
| 22 | GND | POuro Terra |
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | +60 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 70 | °C |
| Humidade | RH | 10 | 90 | % |
TFT DCCCaracterísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Voltagem de alimentação 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | - Não. |
| Voltagem de alimentação 2 | VDD | 2.5 | 2.8 | 3.3 | V | - Não. |
| Voltagem de alimentação 3 | VDD3 | - Não. | - Não. | - Não. | V | - Não. |
| Fornecimento de energia para MTP | VPP | - Não. | - Não. | - Não. | V | - Não. |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 3 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 2.8 | - Não. | 3.2 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 60 | - Não. | mA | - Não. |
| Luminância ((Com LCD + CTP) | Lv | - Não. | 500 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Nota:
O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 25 mA/LED.
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +70°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +60°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),50 ciclos |

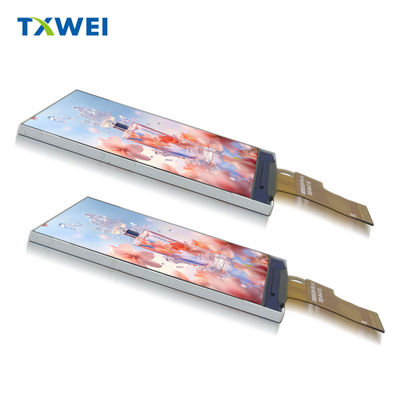

Imagem do produto
