6.9 polegadas 280 * 1424 HDMI interface bomba de perfusão médica instrumento instrumento e tela de exibição LCD

produtos

6.9 polegadas 280 * 1424 HDMI interface bomba de perfusão médica instrumento instrumento e tela de exibição LCD

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Guangdong, China

Marca

TXWEI

Certificação

CE ROHS FCC

Número do modelo

TXW700120B0-HDMI

Tipo de LCD:

Normalmente preto

Elemento de acionamento:

Matriz ativa TFT

Graus de lumens:

500cd/m2

Número de pixels:

280*3RGB ((H) X1424 ((V)

Tamanho:

Destacar:

6.9 polegadas VGA Driver Board

VGA Driver Board em cores

Módulo da tela de TFT LCD

Descrição do produto

Sobre este itemSFTO1190GX-7161AN

O ecrã LCD TFT de 7 polegadas apresenta as seguintes especificações principais:

Tamanho da tela: 7 polegadas
Resolução:280*1424pixel
Brilho: 500 nits
Interface:HDMI
Profundidade de cor: 16,7M

Características e benefícios:

Tamanho do ecrã: A medida diagonal de 7 polegadas torna-o adequado para várias aplicações, incluindo telas industriais, dispositivos portáteis e equipamentos portáteis.

Resolução: com uma resolução de 280*1424, o ecrã é otimizado para aplicações de ecrã grande, proporcionando boa clareza e detalhe,Embora possa não ser tão alta quanto as telas modernas em termos de densidade de pixelsA relação de resolução única pode ser benéfica para layouts e gráficos específicos da interface do utilizador.

Luminosidade: um nível de luminosidade de 500 nits garante que o ecrã seja suficientemente brilhante para ser usado em várias condições de iluminação, incluindo ambientes externos.Este nível de brilho é vantajoso para a legibilidade e visibilidade.

Interface HDMI: O uso da interface HDMI é comum em telas modernas, pois permite a transferência de dados de alta velocidade entre a tela e o controlador,que é benéfico para reduzir a latência e melhorar o desempenho geral.

Aplicações potenciais:

Monitores industriais: utilizados na fabricação e automação para sistemas de controlo ou monitorização de máquinas.
Dispositivos móveis: podem ser usados em tablets, dispositivos portáteis ou aparelhos portáteis onde o tamanho e o peso são críticos.
Displays automotivos: úteis em painéis de instrumentos de automóveis para exibir informações em um fator de forma compacto.

Considerações de conceção:

Assegurar a compatibilidade com as capacidades de saída gráfica do dispositivo.
Avaliar as necessidades de energia para garantir uma operação eficiente, especialmente para dispositivos a bateria.
Considere o design do bisel para maximizar a área da tela, mantendo a integridade estrutural.

Conclusão:

Este tipo de ecrã pode servir uma grande variedade de aplicações graças às suas especificações equilibradas de tamanho, resolução, brilho e interface.É essencial considerar como estes parâmetros se alinham com a aplicação pretendida e os requisitos do utilizador.

Características

- Não, não.	Ponto	Especificações	Unidade
1	Tamanho do painel	7.0	polegada
2	Número de pixels	280*1424	pixel
3	Área ativa	33.6 ((H) x 170.88 ((V)	mm
4	Pitch de pixel	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Dimensão de contorno	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Número de cores	16.7M	-
7	Modo de exibição	Modo de transmissão, normalmente preto	-
8	Direção de visualização	Visualização completa	-
9	Formato de exibição	Faixa vertical RGB	-
10	Tratamento de superfície	Glare	-
11	Interface	HDMI	-
12	Iluminação de fundo	LED branco	-
13	Temperatura de operação	-30~80	°C
14	Temperatura de armazenamento	-30~80	°C
15	tensão	5v	g

Desenho mecânico

6.9 polegadas 280 * 1424 HDMI interface bomba de perfusão médica instrumento instrumento e tela de exibição LCD 0

6.9 polegadas 280 * 1424 HDMI interface bomba de perfusão médica instrumento instrumento e tela de exibição LCD 1

ABsoluçãoMAxiomRatingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	- 20	+ 70	°C
Temperatura de armazenamento da LCM	T_GST	- Trinta	+ 80	°C
TP Temperatura de funcionamento e umidade (20% ~ 90%RH)	T_OPR	- 20	+ 70	°C
TP SStemperatura e umidade de armazenamento (20% ~ 90%RH)	T_GST	- Trinta	+ 80	°C
Humidade	RH	- Não.	90	%

Características da unidade de retroiluminação

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	14	- Não.	16	V	- Não.
Corrente para a frente	Eu..._F	- Não.	80	- Não.	mA	- Não.
Luminância ((Com LCD + CTP)	Lv	- Não.	450	- Não.	cd/m²	- Não.
Tempo de vida útil do LED	N/A	- Não.	20,000	- Não.	Horário	Nota 1

Descrição da função do módulo

Número do PIN.	Símbolo	MDLFuncional
1	GND	Para o chão.
2	NC	Não há ligação.
3	LEDA	Fornecimento de energia para entrada de ânodo de luz de fundo LED.
4	LEDA	Fornecimento de energia para entrada de ânodo de luz de fundo LED.
5	NC	Não há ligação.
6	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
7	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
8	NC	Não há ligação.
9	GND	Para o chão.
10	NC	Não há ligação.
11	NC	Não há ligação.
12	NC	Não há ligação.
13	NC	Não há ligação.
14	NC	Não há ligação.
15	NC	Não há ligação.
16	NC	Não há ligação.
17	GND	Para o chão.
18	NC	Não há ligação.
19	GND	Para o chão.
20	GND	Para o chão.
21	Reinicialização	Reinicie o pin de entrada do sinal.
22	VDD	Fornecimento de energia para LCD.
23	STBYB	Modo de espera, normalmente puxado alto.
24	NC	Não há ligação.
25	GND	Para o chão.
26	D0P	Polaridade positiva dos dados diferenciais de baixa tensão 0 sinal
27	D0N	Polaridade negativa dos dados diferenciais de baixa tensão 0 sinal
28	GND	Para o chão.
29	D1P	Polaridade positiva do sinal de dados diferenciais de baixa tensão 1
30	D1N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 1
31	GND	Para o chão.
32	CLKP	Polaridade positiva do sinal de relógio diferencial de baixa tensão
33	CLKN	Polaridade negativa do sinal de relógio diferencial de baixa tensão
34	GND	Para o chão.
35	D2P	Polaridade positiva do sinal de dados diferenciais de baixa tensão 2
36	D2N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 2
37	GND	Para o chão.
38	D3P	Polaridade positiva dos dados diferenciais de baixa tensão3sinal
39	D3N	Polaridade negativa dos dados de diferencial de baixa tensão3sinal
40	GND	Para o chão.

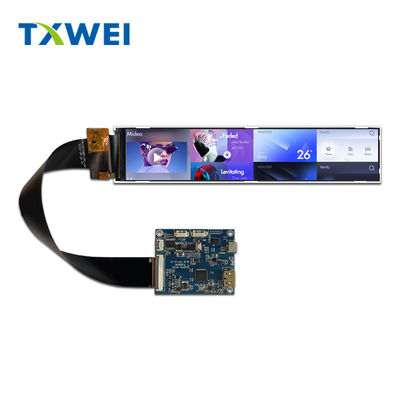

Imagem do produto

Instalações e certificados:
