O Tianxianwei TXW210001B0 é um módulo LCD TFT circular com uma diagonal de 2,1 polegadas e uma resolução de 480 * 480 pixels. Este módulo está equipado com ST7701S;Inclui funções de controlador e condutor IC, suporta a interface RGB 18 BIT e tem uma faixa de tensão de alimentação (VDD) de 2,8V a 3,3V, com um valor típico de 3V
O módulo TFT LCD TXW210001B0 está em modo circular com um brilho de 450 nits (valor típico).Pode funcionar a temperaturas que variam de -20 °C a +70 °CO seu intervalo de temperatura de armazenamento é de -30 °C a +80 °C. Este módulo LCD TFT de 2,1 polegadas é amplamente utilizado em aparelhos domésticos inteligentes, controles remotos inteligentes, interruptores rotativos inteligentes, educação infantil,Instrumentos médicos, de interconexão inteligente automotiva e outros produtos.
| Produto: | TFT LCD circular de 2,1 polegadas | Resolução: | 480*480 pontos |
|---|---|---|---|
| Interface: |
RGB 18 BIT |
Ecrã táctil: | sem |
| Direção de visualização: | IPS (80/80/80/80) | IC do condutor: |
ST7701S |
| Número do pin: | 40 pinos | Tamanho do módulo: |
56.18*59.71*2.2mm |
| Área ativa: |
53.28mm Diâmetro |
Conexão: |
Tipo de conector (Customizável) |
| Luminância superficial: | 450 Cd/m2 (nits) | Temperatura de funcionamento: | -20°C a +70°C |
| Duração de vida do LED: | 30000 horas | Conformidade: | CE & FCC & RoHS Compliant |
2.1" polegada LCD TFT redondo, LCD TFT circular 2.1" desenho
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com4 As características da luz de fundo
são apresentadas nos quadros seguintes.
|
Características |
Símbolo |
Minha. |
Tipo |
Max. - O quê? |
Unidade |
Notas |
|
Voltagem para a frente |
VF |
2.8 |
|
3.2 |
V |
- |
|
Corrente para a frente |
Eu...F |
- Não. |
80 |
- |
mA |
- |
|
Luminância(Com LCD) |
Lv |
|
450 |
- Não. |
cd/m2 |
- |
|
Tempo de vida útil do LED |
N/A |
- Não. |
30,000 |
- Não. |
Horário |
Nota 1 |
Nota:
(a)O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 25 mA/LED.
Descrição da função do módulo
|
Número do PIN. |
Símbolo |
MDL Funcional |
|
1 |
LEDA |
Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
|
2 |
LEDK |
Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
|
3 |
LEDK |
Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
|
4 |
GND |
Terra de potência |
|
5 |
VC1 |
Pfornecimento de água : 2.6V ~ 3,6V |
|
6 |
Reinicialização |
Reinicie o terminal de entrada de sinal. |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
SDA |
Pin de sinal de entrada/saída |
|
10 |
SCK |
Relógio de interface serial |
|
11 |
CS |
Chip selecionar entrada de sinalpin |
|
12 |
PCLK |
sinal de relógio de pontos para a operação da interface RGB. |
|
13 |
DE |
Ativar o sinal de dados para a operação da interface RGB. |
|
14 |
VSYNC |
Sinal de entrada de sincronização vertical (Frame) para a operação da interface RGB. |
|
15 |
HSYNC |
Sinal de entrada de sincronização horizontal (linear) para a operação da interface RGB. |
|
16 ~ 33 |
DB0~DB17 |
Bus de dados de interface RGB. |
|
34 |
GND |
Terra de potência |
|
35 |
CTP_INT |
Saída de interrupção do painel de toque |
|
36 |
CTP_SDA |
Dados I2C do painel táctil |
|
37 |
CTP_SCL |
Relógio I2C do painel táctil |
|
38 |
CTP_RST |
Reinicie o painel de toque |
|
39 |
CTP_VCI |
Painel de toque Fornecimento de energia 2,8 ~ 3,3V |
|
40 |
GND |
Terra de potência |

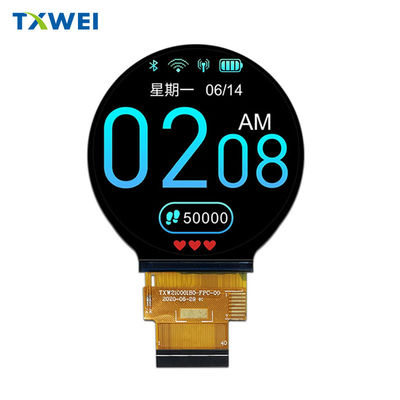

2.1" polegada LCD TFT redondo, LCD TFT circular 2.1" Imagem real do produto
